Arduino Devresi Nasıl Bağlanır?

Kısa Cevap:
Arduino devresi bağlanırken en sık yapılan hata, breadboard üzerindeki pinlerin nasıl bağlı olduğunu bilmemektir.
Breadboard’da bazı pinler yatay, bazı pinler dikey olarak birbirine bağlıdır ve + / – güç hatları ayrı çalışır.

Yeni başlayan öğrenciler Arduino donanımını bağlarken sıklıkla “devre çalışmıyor”,
“LED yanmıyor”, “kod doğru ama sonuç yok” gibi sorunlarla karşılaşır.

Bu sayfanın amacı:

  • Breadboard’un (deney tahtası) nasıl çalıştığını
  • ++ ve – güç hatlarının (rails) mantığını
  • Pinlerin yatay / dikey bağlantı yapısını
  • En sık yapılan bağlantı hatalarını

net ve anlaşılır şekilde açıklamaktır.

Breadboard (Deney Tahtası) Nedir?​

Breadboard, lehim yapmadan elektronik devreler kurmamızı sağlayan bir deney tahtasıdır.
Arduino ile yapılan neredeyse tüm başlangıç projelerinde kullanılır.

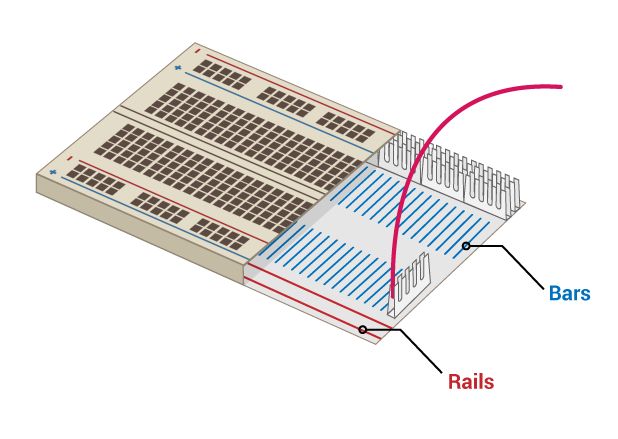

Arduino robotik kodlama bread board

Breadboard sayesinde:

  • LED, direnç, sensör gibi parçalar kolayca bağlanır
  • Hata varsa devre hızlıca değiştirilir
  • Devreye zarar verme riski azalır

Breadboard Üzerindeki Bölümler​

Bir breadboard temel olarak 3 ana bölümden oluşur:

  1. Üst güç hattı (+ / –)
  2. Alt güç hattı (+ / –)
  3. Orta bağlantı alanı (pin blokları)

+ ve – Hatları (Power Rails) Nasıl Çalışır?​

Breadboard’un kenarlarında bulunan kırmızı (+) ve mavi (–) çizgiler:

  • Güç dağıtımı içindir
  • Aynı hat üzerindeki tüm delikler birbirine bağlıdır
  • Genellikle Arduino’nun 5V ve GND pinleri buraya bağlanır

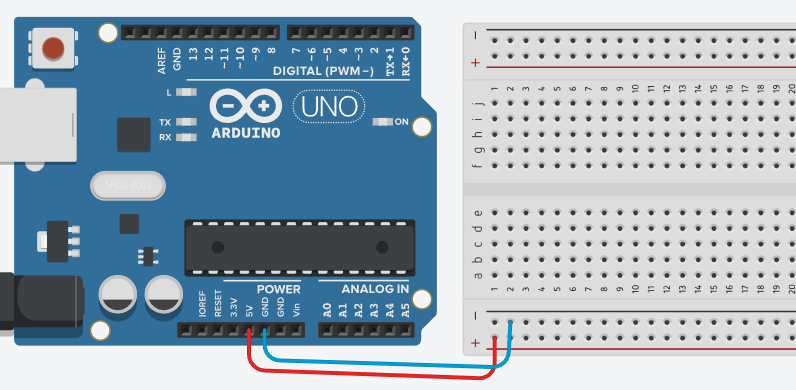

Arduino robotik kodlama 5v ve gnd

📌 Örnek:

  • Arduino 5V → + hattı
  • Arduino GND → – hattı

⚠️ Çok yapılan hata:
Üst ve alt + / – hatlarının otomatik bağlı olduğunu sanmak
→ Çoğu breadboard’da bağlı DEĞİLDİR

Breadboard Orta Kısmı (Rows & Columns) Nasıl Çalışır?​

Breadboard’un orta kısmında pinler YATAY olarak bağlıdır.

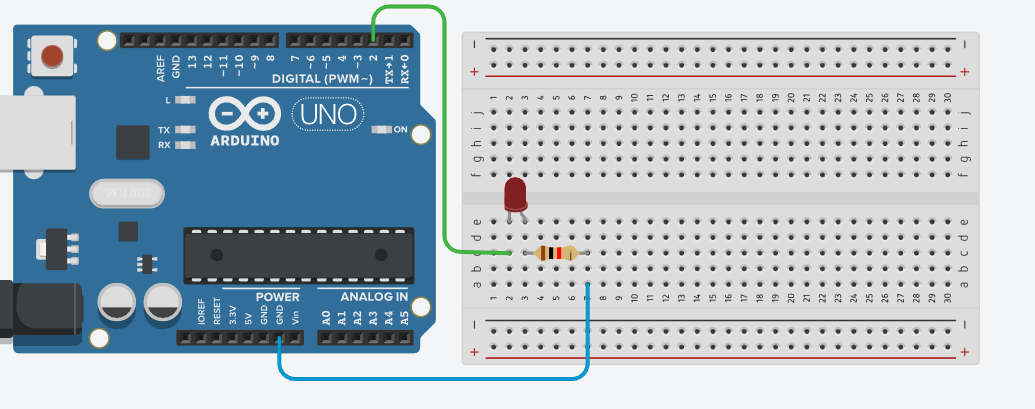

Arduino robotik kodlama breadboard orta kisim Aşağıda gördüğünüz gibi her bir yatay birbirine bağlı, lehim yapmadan devreyi tamamlamış oluruz

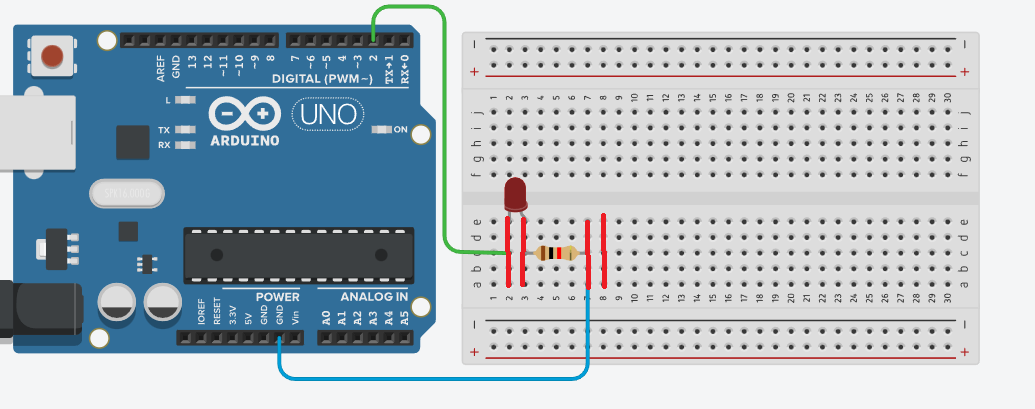

Arduino robotik kodlama yatay bağlantı

Çalışma mantığı:​

  • Aynı satırdaki 5 delik birbirine bağlıdır
  • Dikey olarak bağlantı yoktur
  • Ortadaki boşluk iki tarafı ayırır

📌 Yani:

  • Aynı yatay sıraya takılan parçalar elektriksel olarak bağlıdır
  • Farklı satırlara takılan parçalar bağlı değildir

En Sık Yapılan Arduino Breadboard Hataları​

❌ 1. LED’in bacaklarını aynı sıraya takmak​

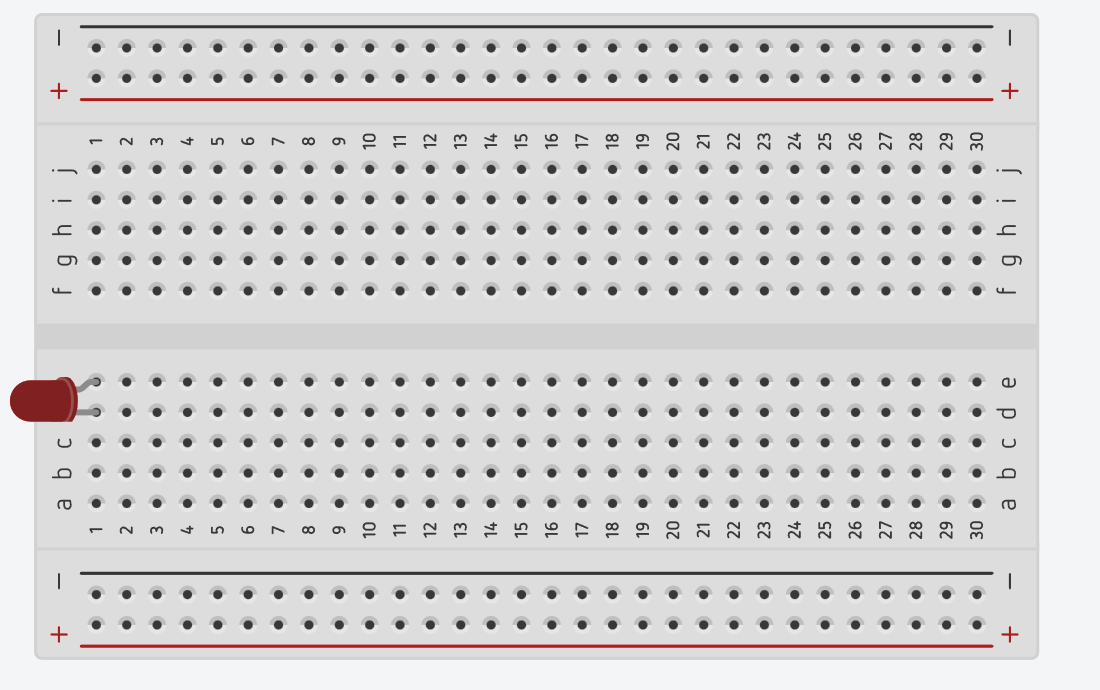

➡ LED kısa devre olur, yanmaz LED bacaklarını aynı sıraya takmak

❌ 2. Direnci yanlış sıraya koymak​

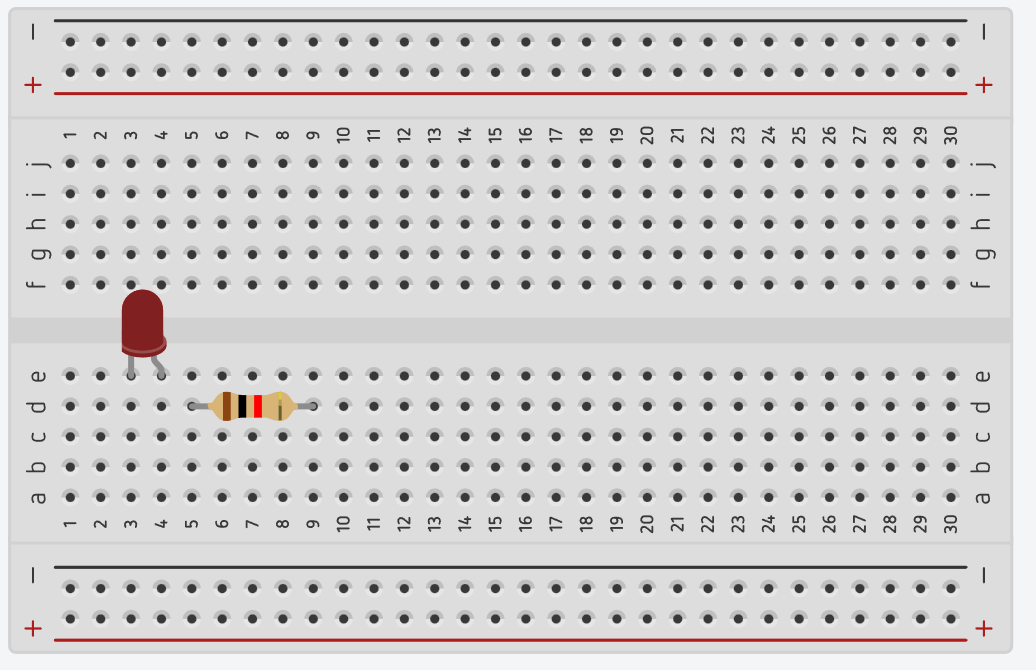

➡ Devre tamamlanmaz Direnci yanlış sıraya koymak

❌ 3. GND bağlantısını unutmak​

➡ Devre çalışmaz (en yaygın hata)

❌ 4. + hattını yanlışlıkla – hatta bağlamak​

➡ Arduino zarar görebilir

❌ 5. Güç hattının kopuk olduğunu fark etmemek​

➡ Üst + hattı çalışırken alt hat çalışmaz

❌ 6. Breadboard Yatay Bağlantı Mantığını Bilmemek​

➡ Orta kısım yatay çalışır.

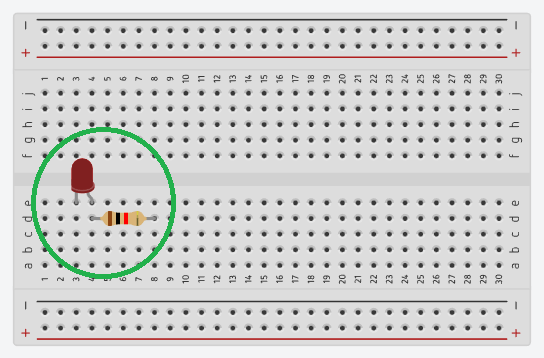

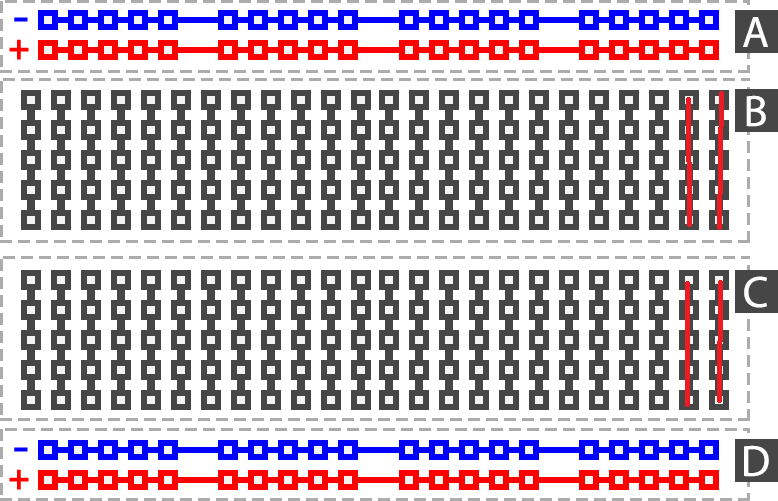

➡ Orta kısma bağlanan modülün her bacağı farklı bir yatay sıraya bağlanmalı. Arduino robotik kodlama Bread Board yapısı ➡ Aşağıda örnek bir led direnç bağlantısı verilmiştir. Örnekte görüldüğü gibi ledin ve direncin iki bacağıda farklı yatayda takılmıştır. Direncin bir bacağı ile ledin bir bacağı aynı yatay sıraya denk gelmeli çünkü devrenin tamamlanması gerekmektedir..

Yatay bağlantı

Arduino Devresi Çalışmıyorsa Nasıl Kontrol Edilir?​

Arduino Devresi Çalışmıyorsa (Kontrol Listesi)​

  1. Arduino’ya GND bağlantısı var mı?
  2. LED + ve – yönü doğru mu?
  3. Direnç seri bağlı mı?
  4. Breadboard pinleri aynı satırda mı?
    • / – hatları doğru yere mi bağlı?

Sonuç​

Arduino devrelerinin çalışmamasının en yaygın nedeni, breadboard üzerindeki pinlerin bağlantı mantığının yanlış anlaşılmasıdır.
Özellikle yatay bağlantılar ve + / – güç hatları doğru kullanılmadığında devre çalışmaz.

Breadboard mantığını doğru öğrendiğinde:

  • Devre kurma süresi kısalır
  • Donanımsal hatalar minimuma iner
  • Arduino projeleri daha stabil çalışır

Bu nedenle başarılı bir Arduino projesinin ilk adımı, doğru breadboard bağlantısıdır.
